愛用のレイク(rake)測定器

断層面の上で断層のスリップ方向を測定したり，層理面の上にしるされた古流向を測定するときに使う器具を紹介．最初のものは既製の工具．あとの2つは材料を組み合わせて作成．　(値段は2007年9月のもの）

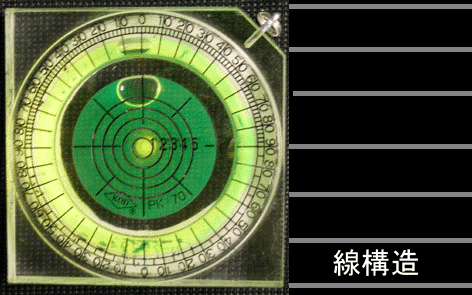

• アカツキ製作所製ポケット傾斜計PK-70　(ネットで3千円前後で買える）

　　　　この場合，線構造は右下がり，レイク4度．

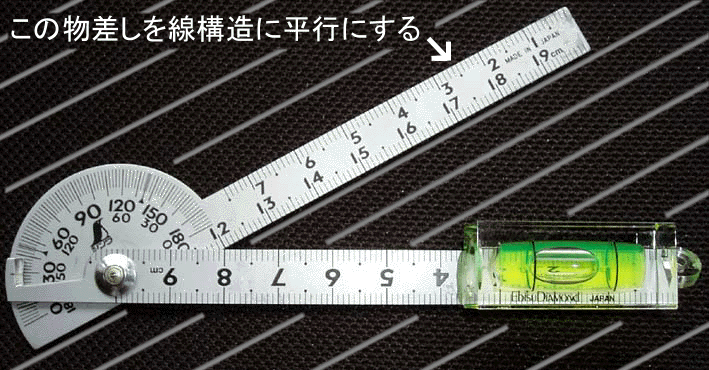

• シンワ測定(株)製ミニプロトラクター62995 + キーホルダー型ミニレベル76062　（材料費あわせて2千円弱）

　　　　この場合，線構造は左下がり，レイク30度．

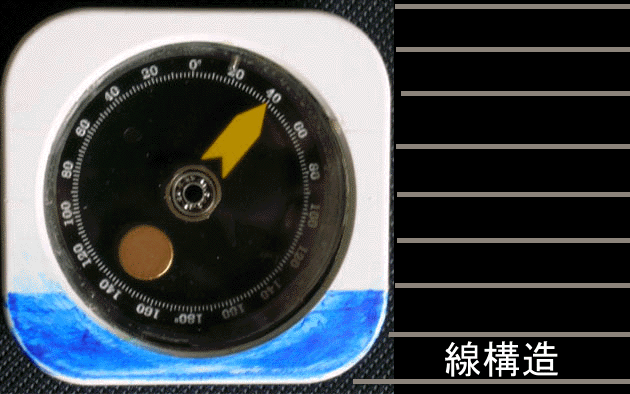

• シンワ測定(株)製マルチレベルA150 + 呉羽化学製釣り糸のケース + 3mm厚ガラス板　(材料費あわせて約5千円）

　　　　この場合，線構造は左下がり，レイク41度．

解　説

レイク(rake)とは，面上の線構造がその面の走向線となす角のこと．ピッチ(pitch)ともいう．

参考文献

山路　敦 (2004) 手早くレイク角を測定する２種類の器具の紹介. 構造地質, 48, 23-24. [全文]
